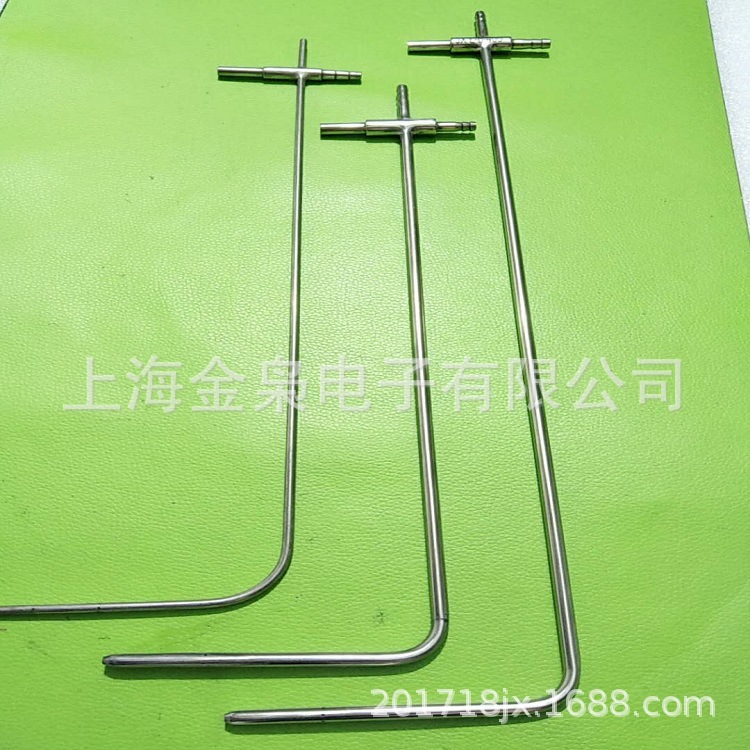

品简介:皮托管是测量气流总压和静压以确定气流速度的一种管状装置,广泛应用于科研、生产、教学、环境保护以及净化室、矿井通风、能源管理部门。测量管道风速、炉窑烟道内的气流速度,经过换算来确定流量。也可测量管道内的液体速度。用靠背管测定流速和流量,使用方便,快捷,准确度高是一种经典测量方法。
使用方法:
1.要正确选择测量点断面,确保测点在气流流动平稳的直管段。为此,测量断面离来流方向的弯头、变径异形管等局部构件要大于4倍管道直径。离下游方向的局部弯头、变径结构应大于2倍管道直径。
2.测量时应当将全压孔对准气流方向,以指向杆指示。测量点插入孔应避免漏风,可防止该断面上气流干扰。用皮托管只能测得管道断面上某一点的流速,由于断面流量分布不均匀,因此该断面上应多测几点,以求取平均值。
3.使用前测试一下畅通性。小静压孔经常检查,勿使杂质堵塞小孔使用后及时清洁内外管,以保证长期良好状态。
◎皮托管测量介质:与304或316L不锈钢相兼容的气体或液体。
◎皮托管主要用途:测量管道内的全压、静压、动压(即压差)、还可计算流速及流量。
◎靠背管使用温度:0-900℃
◎执行标准:国标JJG518-98
◎皮托管使用湿度:≤ 45%RH
◎测量流速范围:空气流速≤ 70m/s;水流速≤ 30m/s
◎靠背管标准系数:L型在0.99~1.01之间;S型在0.81~0.86之间。
注:靠背管配上本公司生产的手持式JX1000-1F智能型仪表输入皮托管系数、空气密度、风口面积。可以直读压力、风速、风量值(三合一界面)。
|
产品名称 |
型号 |
执行标准 |
规格(特殊规格可以定做) |
|
靠背管 皮托管 毕托管 空速管 静压管 空速管 静压管 均速管 |
LPT系列 L、S型 AFP系列 定做特殊规格
|
国标JJG518-98 标准不锈钢304或316L |
φ2×100mm |
TPL-02-100 |
|
φ2×200mm |
TPL -02-200 |
||||
φ3×200mm |
TPL -03-200 |
||||
φ3×300mm |
TPL -03-300 |
||||
φ4×100mm |
TPL -04-100 |
||||
φ4×200mm |
TPL -04-200 |
||||
φ4×300mm |
TPL -04-300 |
||||
φ4×500mm |
TPL -04-500 |
||||
φ6×300mm |
TPL -06-300 |
||||
φ6×400mm |
TPL -06-400 |
||||
φ6×500mm |
TPL -06-500 |
||||
φ6×600mm |
TPL -06-600 |
||||
φ6×750mm |
TPL -06-750 |
||||
φ6×800mm |
TPL -06-800 |
||||
φ8×300mm |
TPL -08-300 |
||||
φ8×350mm |
TPL -08-350 |
||||
φ8×400mm |
TPL -08-400 |
||||
φ8×500mm |
TPL -08-500 |
||||
φ8×600mm |
TPL -08-600 |
||||
φ8×700mm |
TPL -08-700 |
||||
φ8×800mm |
TPL -08-800 |
||||
φ8×900mm |
TPL -08-900 |
||||
φ8×1000mm |
TPL -08-1000 |
||||
φ8×1200mm |
TPL -08-1200 |
||||
φ8×1500mm |
TPL -08-1500 |
||||
φ8×2000mm |
TPL -08-2000 |
||||
φ8×2500mm |
TPL -08-2500 |
||||
φ8×3000mm |
TPL -08-3000 |
||||
φ8×4000mm |
TPL -08-4000 |
||||
φ10×2000mm |
TPL -10-2000 |
||||
φ10×2500mm |
TPL -10-2500 |
||||
φ10×3000mm |
TPL -10-3000 |
||||
φ12×3000mm |
TPL -12-3000 |
||||
φ12×3500mm |
TPL -12-3500 |
AFP系列皮托管 |
||||
项目和型号 |
AFP-8A |
AFP-8B |
AFP-6A |
AFP-6B |
外形尺寸(外径D×测头长L×支架H)(mm) |
8×144×430 |
8×144×600 |
6×108×430 |
6×72×250 |
校正系数 |
0.990~1.000 |
0.99~1.000 |
0.99~1.000 |
0.9~1.000 |
测量范围(m/s) |
0~30 |
0~30 |
0~30 |
0~30 |
工作温度(℃) |
-5~+40 |
-5~+40 |
-5~+40 |
-5~+40 |
重量(kg) |
0.15 |
0.22 |
0.12 |
0.07 |
使用地点 |
测矿山通风网路中风速、风阻。主扇风速、局扇风机鉴定及风表校验风筒中使用。 |
用于大直径风筒中 |
局扇风机鉴定井下风筒或风表校验风筒中使用 |
测瓦斯抽放管道中或较细管道中流量用
|
产品简介:皮托管是测量气流总压和静压以确定气流速度的一种管状装置,广泛应用于科研、生产、教学、环境保护以及净化室、矿井通风、能源管理部门。测量管道风速、炉窑烟道内的气流速度,经过换算来确定流量。也可测量管道内的液体速度。用靠背管测定流速和流量,使用方便,快捷,准确度高是一种经典测量方法。
使用方法:
1.要正确选择测量点断面,确保测点在气流流动平稳的直管段。为此,测量断面离来流方向的弯头、变径异形管等局部构件要大于4倍管道直径。离下游方向的局部弯头、变径结构应大于2倍管道直径。
2.测量时应当将全压孔对准气流方向,以指向杆指示。测量点插入孔应避免漏风,可防止该断面上气流干扰。用皮托管只能测得管道断面上某一点的流速,由于断面流量分布不均匀,因此该断面上应多测几点,以求取平均值。
3.使用前测试一下畅通性。小静压孔经常检查,勿使杂质堵塞小孔使用后及时清洁内外管,以保证长期良好状态。
◎皮托管测量介质:与304或316L不锈钢相兼容的气体或液体。
◎皮托管主要用途:测量管道内的全压、静压、动压(即压差)、还可计算流速及流量。
◎靠背管使用温度:0-900℃
◎执行标准:国标JJG518-98
◎皮托管使用湿度:≤ 45%RH
◎测量流速范围:空气流速≤ 70m/s;水流速≤ 30m/s
◎靠背管标准系数:L型在0.99~1.01之间;S型在0.81~0.86之间。
注:靠背管配上本公司生产的手持式JX1000-1F智能型仪表输入皮托管系数、空气密度、风口面积。可以直读压力、风速、风量值(三合一界面)。
|
产品名称 |
型号 |
执行标准 |
规格(特殊规格可以定做) |
|
靠背管 皮托管 毕托管 空速管 静压管 空速管 静压管 均速管 |
LPT系列 L、S型 AFP系列 定做特殊规格
|
国标JJG518-98 标准不锈钢304或316L |
φ2×100mm |
TPL-02-100 |
|
φ2×200mm |
TPL -02-200 |
||||
φ3×200mm |
TPL -03-200 |
||||
φ3×300mm |
TPL -03-300 |
||||
φ4×100mm |
TPL -04-100 |
||||
φ4×200mm |
TPL -04-200 |
||||
φ4×300mm |
TPL -04-300 |
||||
φ4×500mm |
TPL -04-500 |
||||
φ6×300mm |
TPL -06-300 |
||||
φ6×400mm |
TPL -06-400 |
||||
φ6×500mm |
TPL -06-500 |
||||
φ6×600mm |
TPL -06-600 |
||||
φ6×750mm |
TPL -06-750 |
||||
φ6×800mm |
TPL -06-800 |
||||
φ8×300mm |
TPL -08-300 |
||||
φ8×350mm |
TPL -08-350 |
||||
φ8×400mm |
TPL -08-400 |
||||
φ8×500mm |
TPL -08-500 |
||||
φ8×600mm |
TPL -08-600 |
||||
φ8×700mm |
TPL -08-700 |
||||
φ8×800mm |
TPL -08-800 |
||||
φ8×900mm |
TPL -08-900 |
||||
φ8×1000mm |
TPL -08-1000 |
||||
φ8×1200mm |
TPL -08-1200 |
||||
φ8×1500mm |
TPL -08-1500 |
||||
φ8×2000mm |
TPL -08-2000 |
||||
φ8×2500mm |
TPL -08-2500 |
||||
φ8×3000mm |
TPL -08-3000 |
||||
φ8×4000mm |
TPL -08-4000 |
||||
φ10×2000mm |
TPL -10-2000 |
||||
φ10×2500mm |
TPL -10-2500 |
||||
φ10×3000mm |
TPL -10-3000 |
||||
φ12×3000mm |
TPL -12-3000 |
||||
φ12×3500mm |
TPL -12-3500 |

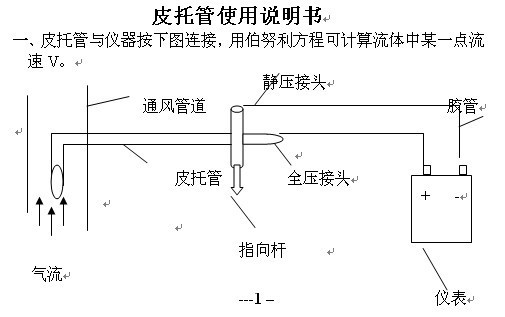

式中:V=K
V 风速( m/s )
K 皮托管系数
△P 通过皮托管测得的动压( Pa )
ρ 流体密度( kg/m3)
多点测量风速,求得风速平均值后,即可计算风量。Q=3600×
V×F式中:
Q 风量( m3/h )
V 平均风速(m/s )
F 管道截面积(m2)
使用方法:
1.要正确选择测量点断面,确保测点在气流流动平稳的直管段。为此,测量断面离来流方向的弯头、阀门、变径异形管等局部构件要大于4倍管道直径。离下游方向的局部弯头、变径结构应大于2倍管道直径。皮托管的直径规格选择原则是与被测管道直径比不大于0.02。以免产生干扰使误差增大。测量时不要让皮托管靠近管壁。
2.测量时应当将全压孔对准气流方向,以指向杆指示。测量点插入孔处应避免漏风,防止该断面上气流干扰。按管道测量技术规范,应合理选择测量断面的测点。
3.皮托管只能测得管道断面上某一点的流速,但计算流量时要用平均流速,由于断面流量分布不均匀,因此该断面上应多测几点,以求取平均值。
4.测点按烟道(管道)测量法规定,按“对数一线性”法划分,也可按常用的等分面积来划分。
5.S型皮托管静压接头处敲有标记号码,并在鉴定单上注明皮托管系数。鉴定单应长期保存,以供计算。
AFP系列皮托管用途 在科研、生产、教学、环境保护以及净化室、矿井通风、能源管理部门,常用皮托管测量管道风速、炉窑烟道内的气流速度,经过换算来确定流量,也可测量管道内的水流速度。用皮托管测速和确定流量,有可靠的理论根据,使用方便、准确,是一种经典的广泛的测量方法。此外,它还可用来测量流体的压力。
